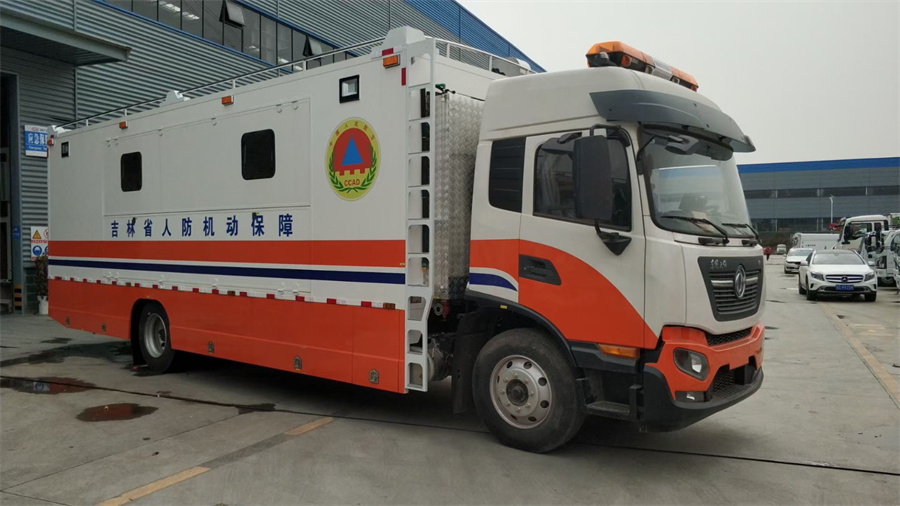

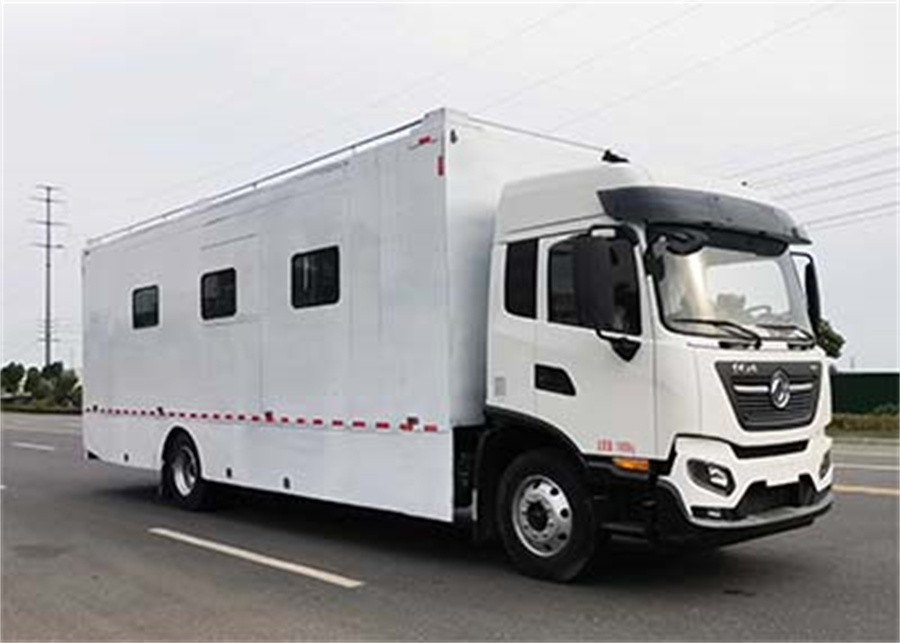

东风天锦餐车，天锦炊事车箱体材质为外玻璃钢，内不锈钢，5cm隔热防火保温夹层，铝花纹底板，不锈钢包边，3个透气窗，售卖窗口，遮阳板，爬梯、护栏、天窗、大包围、工具箱、储物箱。电/气两用蒸饭车，双眼灶台，净水箱1吨，污水箱、燃料箱、冰箱、抽烟机、操作台，壁柜，洗手池，菜架，电路。选装配置费用另计，如下：燃油发电机、空调、豆浆机、保温桶、多功能封口机、保温售饭台，烤箱、开水器.根据野外执行任务的需要需求选择东风四驱越野底盘、东风六驱越野底盘、东风天锦底盘、重汽豪沃、汕德卡等底盘来改装，能在驻车和行车时进行炊事作业，可保障执行野外任务**的饮食和饮水供应。
设计标准和生产规范
本方案引用的主要标准如下：
GB7258 机动车运行安全技术条件
GB1495 机动车辆允许噪声
GB4785 汽车和挂车的外部照明和信号装置的数量、位置和光色
GB9378－88 配电系统设计标准
GB1589 —1989 汽车外廓尺寸限界
GB/T 12480 客车防雨密封性试验方法
JB/Z111 汽车油漆涂层
JB/ZQ3011 工程机械焊接通用技术条件
JB2864 汽车用电镀层和化学处理层
ZB T35 001 汽车电气设备基本技术条件
ZB T50 001 专用汽车定型试验规程
ZB T50 002 专用汽车产品质量定期检查试验规程
ZB T50 003 专用汽车道路试验方法
JB/T 12478 客车防尘密封性试验方法
JT3103－82 公路客运车辆改装技术要求和检验标准
QC/T1448-1999 炊事汽车通用技术条件
中华人民共和国车辆改装和行驶的其他有关标准 。
2、空调系统、发电机；
序号 货物名称 品牌 规格型号
1 底盘 东风 DFL1160BX1V、发动机132KW
2 箱体 CL
外部采用2mm铝平板、内部1.5mm不锈钢板，内部钢骨架+聚氨酯填充。箱体两侧可以展开、半展开作业
3 舱门 CL 带瞭望窗
4 裙边 CL 左右侧各一套
5 地板 CL 铝合金铝花纹板
6 防滑地垫 CL PVC材质、合肥
7 切菜机 外购 切片400斤/H.切丝200斤/H
8 场地照明灯 外购 100W，AC220V。能单独**
9 干粉灭火器 外购 4kg
10 电缆绞盘 外购 电缆30m，含手动线缆盘
11 净水箱 CL 1500L（具备液位显示及方便清洗）
12 污水箱 CL 约260L、方便清洗
13 炒菜灶 外购 高原灶、不锈钢材质
14 炖菜灶 外购 高原灶、不锈钢材质
15 蒸饭柜 外购 不锈钢材质
16 储物柜 CL 不锈钢材质
17 洗菜池 CL 不锈钢材质
18 调料盒 CL 不锈钢材质
19 潜水泵 外购 VN-750不锈钢材质
20 电热水器 外购 LC-QS01不锈钢材质
21 直流自吸油泵 外购 25L
22 汽油发电机 外购 额定功率6KW
23 防水插座 外购 工业级防水插座
24 车载冰箱 外购 210L/220V功率不低于40W
25 油烟罩；强力抽风机 外购 24寸/600mm
26 水、电、油**系统 自制 按钮内嵌式**面板
27 两侧上车爬梯（带折叠栏杆） 自制 防滑，防碰伤；
28 副油箱 外购 300L
CL5160XCC6BZ型餐车结构设计依据《QC/T453-2002 厢式运输车》、《机动车运行安全技术条件（GB7258-2017）》等相关标准，结合车底盘的的具体指标，以整车承重、前后桥载荷等基本参数不超过规定值为原则，按照标准化、流程化、模块化进行整体完善的设计。

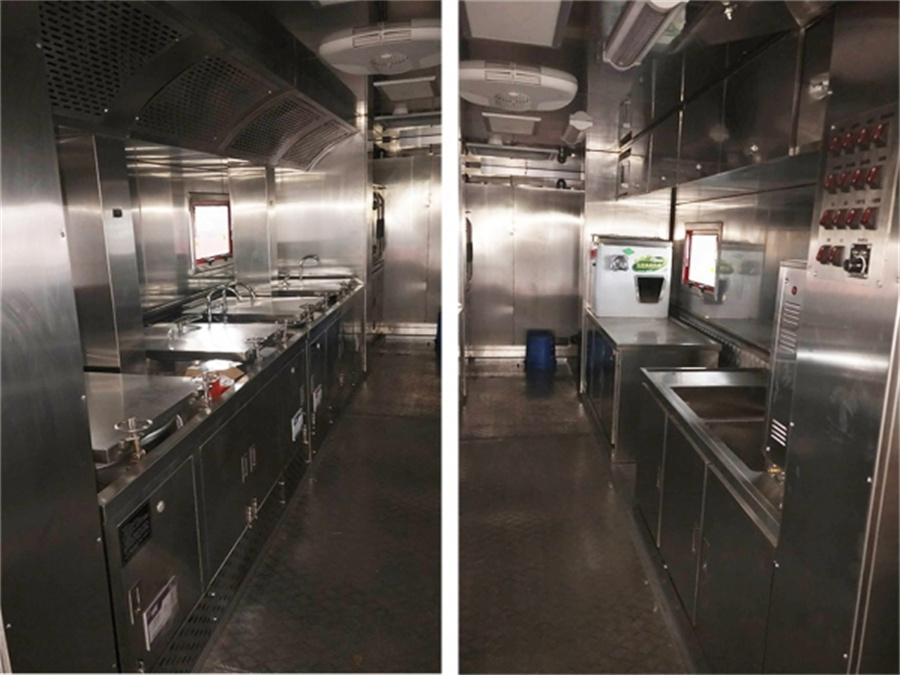

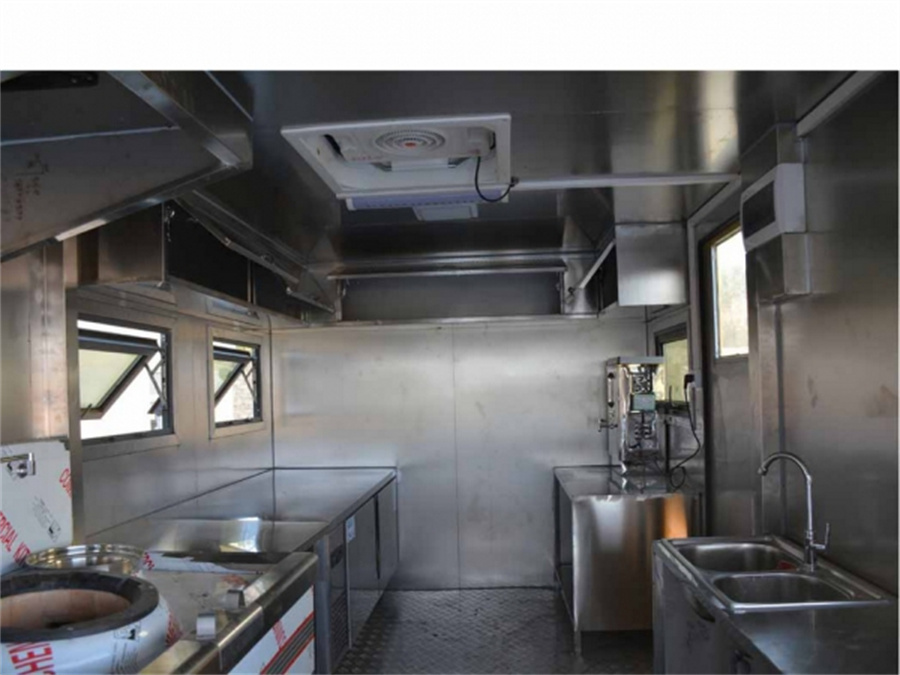

结合保障餐车实际情况，车内分为烹饪区、洗涤区，切菜区，调和区，蒸饭区，冷冻储藏区，车辆箱体中部为烹饪区，空间大，可以同时两名厨师进行炒菜，提高效率。
整车底盘采用东风二类载货底盘，底盘型号：DFH5160XXYE6；发动机型号：DDi50E190-60
一、整车参数
1 外形尺寸 10700*2550*3980mm
2 驱动类型 4×2
3 发动机功率 147kw（可选装不同功率发动机）
4 发动机排量 5.0L
5 总质量(Kg) 16000
6 排放标准 GB3847-2005,GB17691-2018国Ⅵ
7 乘员人数 乘员人数2人
8 整备质量(Kg) 15805
9 **车速(Km/h) 89
二、底盘
序号 货物名称 规格型号 品牌/材质 数量 单位
1 东风天锦底盘 东风天锦4*2底盘，柴油，国六排放，康明斯发动机147KW，轴距5800 东风 1 辆
2 副车架加装 汽车大梁专用，防腐电泳处理 自制 1 套
三、厢体

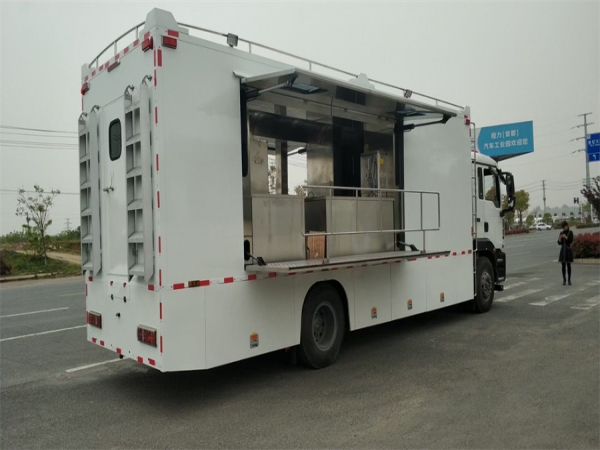

1 箱体 外部采用2mm铝平板、内部1.5mm不锈钢板，内部钢骨架+聚氨酯填充。箱体两侧可以展开、半展开作业 自制 1 套
2 后舱门 后门带瞭望窗 自制 1 套
3 窗户 两侧翻板上一侧各2个 外购 4 个
4 两侧裙箱 左右侧各一套 自制 1 套
5 地板 氧化的铝合金铝花纹板 自制 1 套
6 防滑地垫 PVC材质、合肥 自制 1 套
7 干粉灭火器 MFZ/ABC4 外购 2 套
8 净水箱 900L（具备液位显示） 自制 1 套
9 污水箱 200L、方便清洗 自制 1 套
10 车内上吊柜 不锈钢材质 自制 1 套

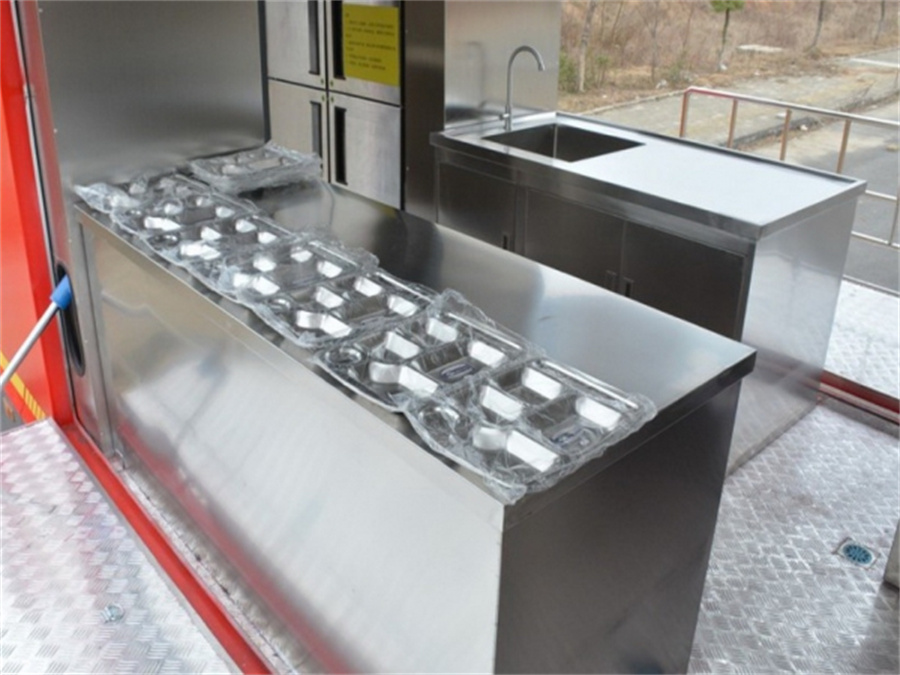

11 不锈钢操作（储物）柜 不锈钢材质 自制 1 套
12 洗菜池 不锈钢材质 外购 1 套
四、电器设备
1 柴油发电机 标配用柴油，5KW 外购 1 套
2 防水插座 工业级防水插座 外购 1 套
3 冰箱 220伏(200L) 外购 1 台
4 水泵 220伏 外购 1 台
5 电（饮用水）热水器 20L 外购 1 个
6 直流自吸油泵 提供灶及蒸饭柜油路 外购 1 台
7 电缆绞盘 电缆50m，含手动线缆盘 自制 1 套
8 场地照明灯（车厢两侧各2个） 100W，AC220V（镶嵌到车体上） 外购 4 套
五、烹饪设备
1 油烟罩；强力抽风机 不锈钢材质（24寸/600mm） 自制 1 套

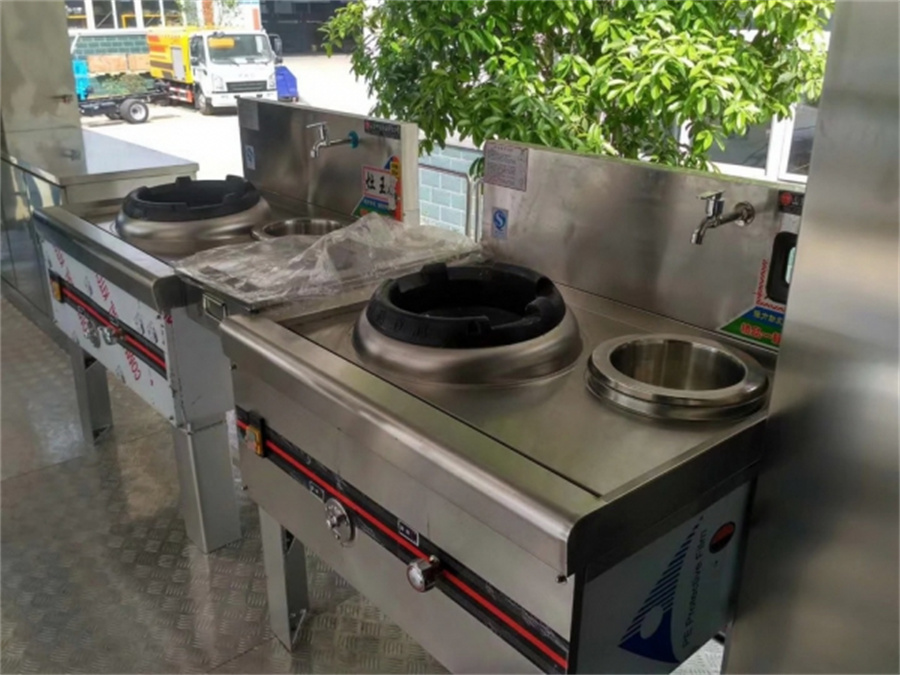

2 炒菜灶 不锈钢材质 定制 1 套
3 炖菜灶 不锈钢材质 定制 1 套
4 蒸饭柜 不锈钢材质 定制 1 套
六、**系统
1 水、电、油**系统 按钮内嵌式**面板 自制 1 套
2 液压**系统 电磁液压阀(遥控**) 外购 1 套
3 液压缸 左右两侧各4套； 外购 4 个
七、附件
1 一侧上车爬梯（带折叠栏杆） 防滑，防碰伤； 自制 2 套
2 副油箱 200L 自制 1 台
3 液压油箱 40L 外购 1 台
八、**
1 倒车导航监控系统 含摄像头、**器,7寸显示屏； 外购 1 台
2 充电逆变一体机 2KW（能确保冰箱在车辆行走时供电） 丽商光电 1 台
3 蓄电池 骆驼200A （能确保冰箱在车辆行走时供电） 骆驼 2 块
4 双电池充电管理器 DC24-150A（行走时主车能否对副电瓶充电） 外购 1 套
